Une rando de plus de 2 semaines pose certains problèmes, notamment en ce qui concerne les petits appareils électriques : baladeur, APN, GPS... Ceux-ci consomment plus ou moins d'énergie, et nous préférons les alimenter avec des batteries rechargeables plutôt qu'avec des piles, questions d'économie et d'écologie... et donc il faut les recharger pendant la rando.
|
En fouinant
ici,
j'ai trouvé de quoi construire mon propre chargeur solaire, suivant mes
propres besoins (en fait ceux du GPS : 5V mini, soit 3 cellules en
série) et cela donne le schéma ci-contre. Même avec un ensoleillement important, on ne peut pas charger en même temps 6 piles et le GPS ! Il faut choisir entre le GPS, 2 R06 (baladeur), ou 2 ou 4 R03, pour l'APN. Les tests opérationnels ne sont pas encore faits, vu le manque de soleil en ce moment :-) mais cela semble prometteur. |
|
![]() |
|
La grosse différence par rapport au site en lien, c'est que j'ai
préféré coller les 3 cellules sur une plaque d'aluminium (rebut de 0,7
mm d'épaisseur) pour rendre l'ensemble beaucoup plus solide, sans que
le poids devienne prohibitif. Comme je prévois d'amener aussi le
chargeur secteur (camping..), j'ai soudé des connecteurs en sortie du
chargeur solaire et du chargeur secteur, pour pouvoir y brancher le
câble GPS au choix. |
|
Prix de revient (tout a été commandé chez gotronic ) : 36,15 € port compris...
juillet 2007 : la
rando en Bretagne s'est bien passé, sauf que le soleil n'était pas toujours présent !
|
Lorsqu'en revanche le soleil est fort, je me suis aperçu que le
GPS sature car la tension d'entrée dépasse alors celle du chargeur
normalement fourni, ici 5 V. J'ai donc récupéré un régulateur de
tension 7805 pour obtenir le schéma suivant (en fait, j'ai intercalé un
commutateur pour choisir GPS ou piles) :
|
|
En Angleterre, ce montage a très bien marché, mais il y a des améliorations prévues pour 2008 :
* Solidité à renforcer (tout noyer sous la colle ne semble pas une bonne solution)...
* Doubler le nombre des modules solaires pour charger le GPS et les piles !
*...
juillet 2008 : passage à la dynamo. En fait, les différents essais de panneaux solaires ne
m'ont toujours pas satisfait, donc je suis passé à une solution
radicale : la dynamo-moyeu (Shimano DH3N20DL en l'occurence, voir ci-contre)C'est une dynamo estampillée 3 Watts, tension alternative très variable suivant la fréquence de rotation. J'ai mesuré jusqu'à 35V à vide... | ![]() |

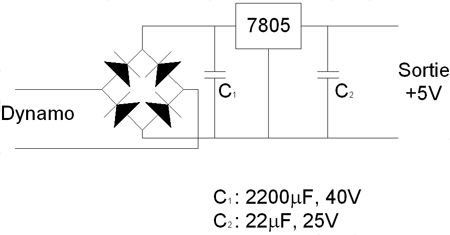

![]() | Pour
pouvoir utiliser ce système, j'ai utilisé le schéma ci-contre. C'est un
régulateur 5V (7805) associé à un pont de diodes et à 2 condensateurs
de filtrage. Le schéma est adapté des '"datasheet" trouvées sur le net. Tous les composants sont de récup. ce qui ne me permet pas de chiffrer l'ensemble, mais ça ne doit pas atteindre 5 euros je pense ? Le tout est dans une petite boite en plastique hermétiquement collée, sur laquelle se trouve un interrupteur I/0 et un commutateur pour alimenter soit les phares du vélo, soit un cable USB pour le walkman, le GPS... Il n'y a pas de chargeur de batteries AA ou AAA, mais c'est facile à faire : il suffit de brancher un support de pile sur un cable usb, et hop ! |
| La photo ci-contre montre
le boitier protégeant le montage, fixé sous le papillon. Bon, c'est
plus que rustique, mais c'est suffisamment étanche pour le moment ! On
voit une des prises USB de sortie en bas à droite de la photo. Les forums soulignent l'inconvénient de ce genre de solution : le frottement est augmenté, la résistance au roulement aussi...Verdict après quelques centaines de kilomètres : le vélo est tellement chargé que quelques % en plus ou en moins ne sont rien par rapport au confort que procure cette solution : les petits instruments électriques qui rendent la vie si confortable sont toujours chargés à bloc, qu'il pleuve, qu'il vente ou qu'il fasse nuit ! Je n'ai pas encore regretté un seul instant cette solution ! |
|
| Laurent |
![]() |
