Meccanographe II

Inspiré par Colin Cohen (CQ 64) puis amélioré

Inspired by Colin Cohen (CQ 64) then improved


Je reprends le meccanographe en ajoutant une rotation à l'arrière du bras (oscillation de gauche à droite). Voici la réduction (1:4 puis 11:57) pour l'arrière du bras. Peut-être doit-on ajouter une boite de vitesse ?

I improve the meccanograph by adding a rotation to the back of the arm (swing from left to right). Here is the reduction (1:4 then 11:57) of the rear arm. Maybe should I add a gearbox?

meccano meccanograph

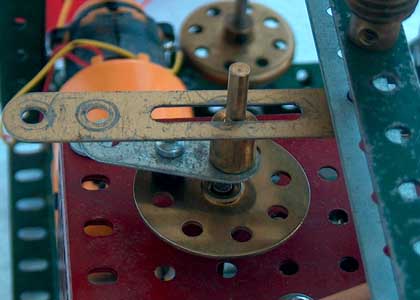

Le mouvement arrière du bras, avec une amplitude réglable.

The rear arm bush wheel, with a variable amplitude.

meccano meccanograph

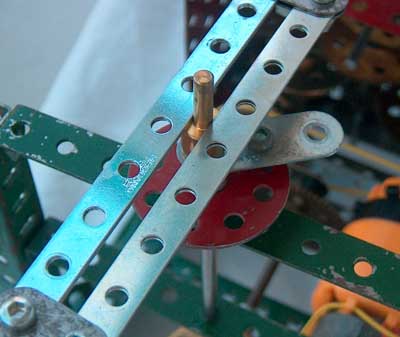

Le mouvement avant du bras, avec également une amplitude réglable.

The forward movementof the arm, also with an adjustable amplitude.

meccano meccanograph

The arm is supported by a 15-hole strip which prevents a rotation around an horizontal axis.
Examples below : the general appearance of the drawings is a little more complex than the first version.

meccano meccanograph
