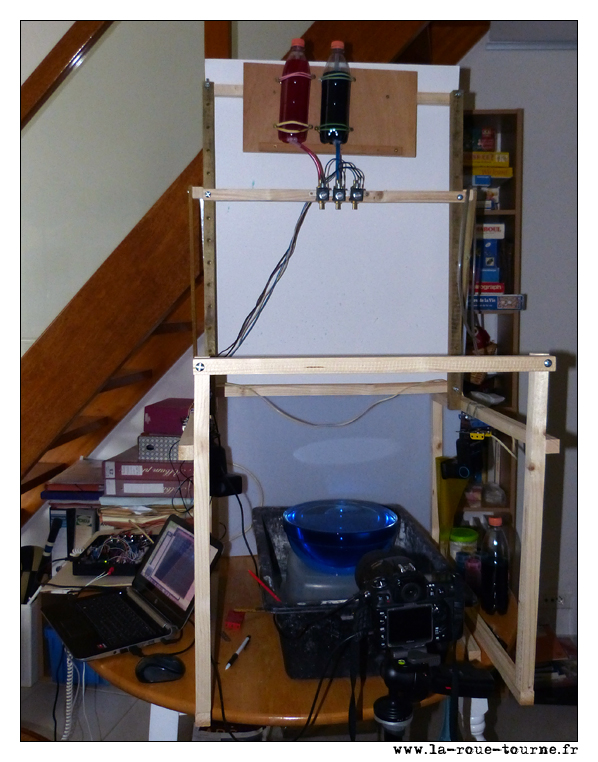

Sur les conseils d'un ami (merci Laurent !), je me suis intéressé aux collisions de gouttes (water drop). Voici le résultat de mes essais, d'abord avec un aperçu du montage complet :

01

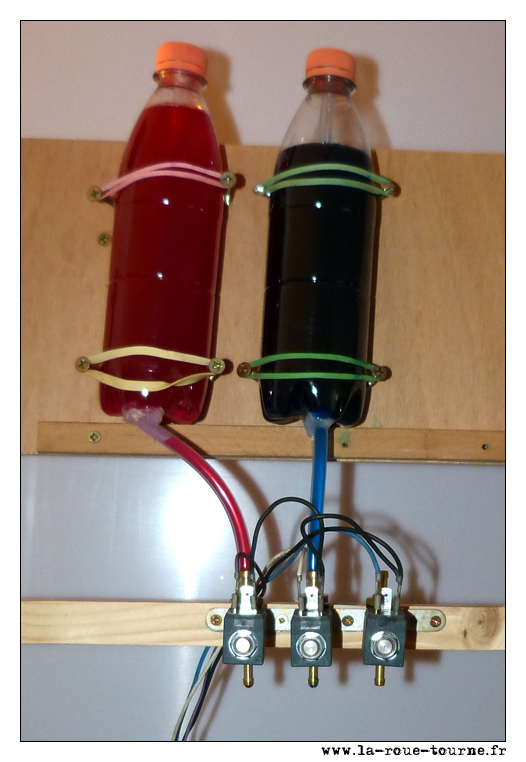

Les électro-vannes avec les bouteilles de Mariotte "fait maison" à partir de bouteilles de soda. Pour l'instant, il n'y a que 2 couleurs, mais j'ai déjà assez de peine pour synchroniser les gouttes... Les couleurs sont obtenues en diluant de l'encre pour imprimante à jet d'encre dans de l'eau.

03

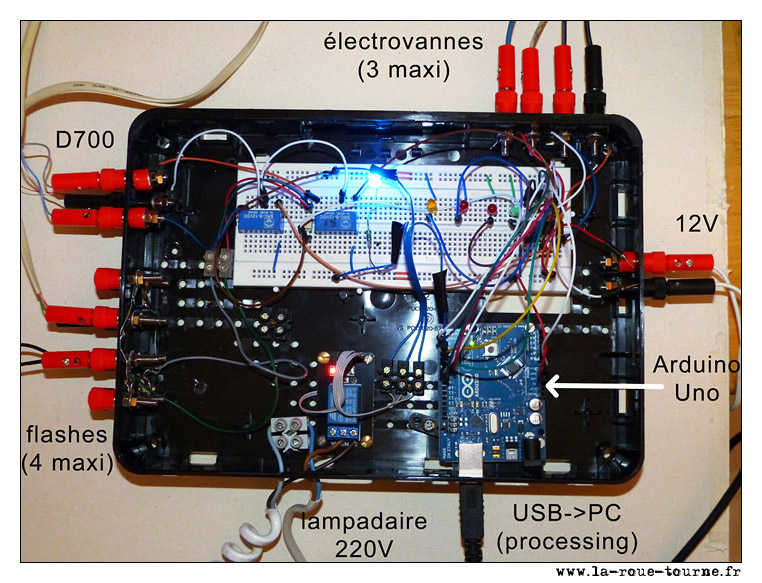

Le liquide est une solution de gomme de xanthane diluée dans l'eau. pour le moment c'est "au pif", cela ne donne pas de bons résultats... Il faudra donc que je me prépare des solutions bien dosées. Et enfin le montage à base d'Arduino qui pilote tout ça. Un cycle complet de photo, c'est :

  • extinction de la lumière de la pièce (lampadaire). Toute la suite se fait dans le noir.
  • ouverture de l'obturateur
  • lâcher des gouttes
  • déclanchement des flashes
  • fermeture de l'obturateur
  • allumage de la lumière de la pièce

02

Les résultats sont visibles ici

Le programme Arduino

Le programme Processing
