 Dans cette section, vous trouverez quelques-uns de mes modèles... En tout cas ceux que j'ose montrer, les autres resteront à jamais dans l'ombre
 |
 In this section you will find some of my models ... Well, those I dare to show, many others will remain forever hidden
|
| Modèle | Date de création | Cliquez ! |
|---|---|---|
| Distributeur de croquettes | 2025 |
 |
| Car race | 2023 |
 |
| Tenségrité | 2021 |
 |
| Coronavirus | 2020 |
 |
| A snake in the forest | 2020 |
 |
| Iakov Chernikhov | 2011 - 2019 |
 |
|
MPPFM Meccano Paper Plane Folding Machine |
2017 |
 |
| Tunnelier - TBM | 2017 |
 |
| Meccanographe III | 2016 |
 |
| Mini-Tracteur | 2016 |
 |
| Modules "ping pong" | 2015 |
 |
| Chassis automobile | 2014 |
 |
| Arche de Noé | 2014 |
 |
| Light-painting avec Meccano | 2014 |
|
| Boite de vitesse compacte | 2014 |
 |
| Course autour de la Terre... | 2014 |
|
| Maquette cinématique 2 | 2013 |
|
|
Véhicule 6 roues motrices 6 wheeled vehicle |
2013 |
|
|
Porte-flash Flash hot shoe |
2013 |
|
| Star Wars Sandcrawler | 2012 |
 |
| The most useless machine | 2011 |
 |
|
Aigle de "Cosmos 1999" Space 1999 Eagle |
2011-2014 |
 |
|
Meccano... façon Escher Meccano ... like Escher |
2011 |
 |
| Machine Ping Pong | 2010 |
 |
|
Icosaèdre Icosahedron |
2008 |
 |
|
Un présentoir animé An animated display stand |
2008 |
 |
| Wall-E ! | 2008 |
 |
| F4U Corsair | 2007 |
 |
| SdKfz 234 ''Puma'' | 2007 |
 |
|
Un Bus Anglais An English bus |
2007 |
 |
| Meccanographe I | 2007 |
 |
| Meccanographe II | 2007 |
 |
| Jeep | 2007 |
 |
| Cyclo - touriste ! | 2007 |
 |
|
Le marcheur The walker |
2007 |
 |
|
Petite horloge A little clock |
2007 |
 |
|
Hélice à pas variable Variable pitch propeller |
2006 |
 |
|
Planétaire A little orrery |
2006 |
 |
| Fokker DVII | 2006 |
 |
|
Maquette cinématique Kinematic model |
2006 |
 |
|
Mes zanimos My animals |
2006 |
 |
Quelques petits trucs, des petits montages pour se simplifier la vie, des choses vues à propos de Meccano !
Je viens de lire un petit livre intitulé "Qu’il était beau, mon Meccano... "
Ce livre de Jacques Gaillard, écrit en 2009, comprend une vingtaine de petits textes reprenant ses chroniques du site bakchich.info. C'est un inventaire d'humbles et précieuses choses qu'on aurait tort d'oublier...
Parmi ces textes, un sur le Meccano qui décrit les sentiments qu'un enfant des années 50 pouvait ressentir face à une belle boite de Meccano... A lire absolument !
Un dimanche, j'ai acheté un lot de cartes en carton dans un vide-grenier local. Elles datent probablement des années 60, et servaient à l'école pour apprendre l'orthographe des mots en jouant.
Je l'ai acheté, car parmi les dessins, il y a un modèle Meccano !
Le mot est mal orthographié (mécano au lieu de Meccano ou meccano), mais il y a souvent confusion au niveau de l'orthographe. D'une part "mécano" existe, c'est l'abréviation de "mécanicien", et d'autre part, le mot "Meccano" est presque devenu une antonomase (vu par exemple dans l'express à propos de l'ISS)

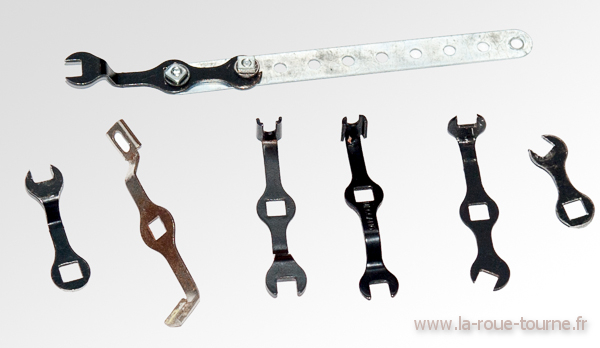

Quelques clés avec des formes modifiées permettent d'atteindre tous les endroits, y compris dans un montage complexe. un peu de "Patafix" permet aussi de maintenir en place l'écrou sur la clé pour le montage.

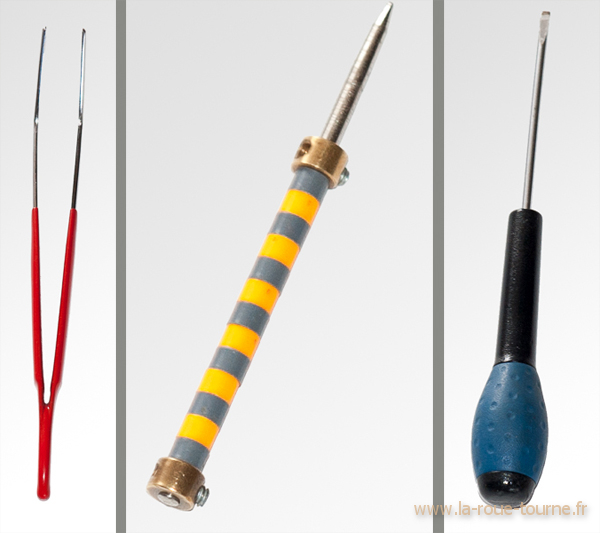

Une pince fine et un tournevis "performant" sont obligatoires. La tige effilée 36c permet d'aligner les trous pendant le montage : j'ai ajouté des petites bagues en plastique de couleurs différentes pour retrouver ce petit outil sur mon établi quand il est mélangé parmi beaucoup d'autres pièces !

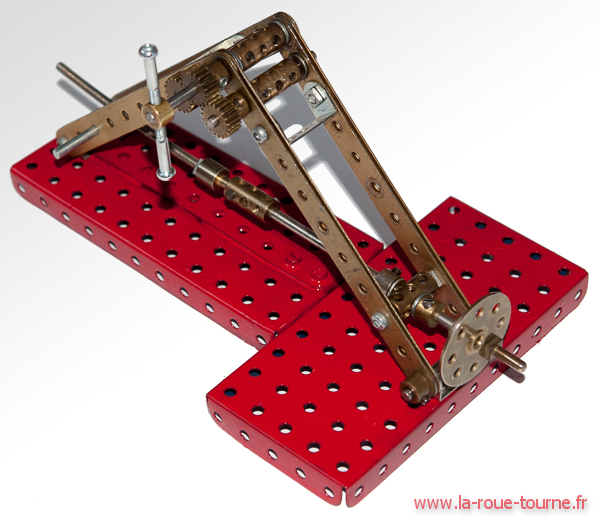

Pour le cintrage précis des bandes.

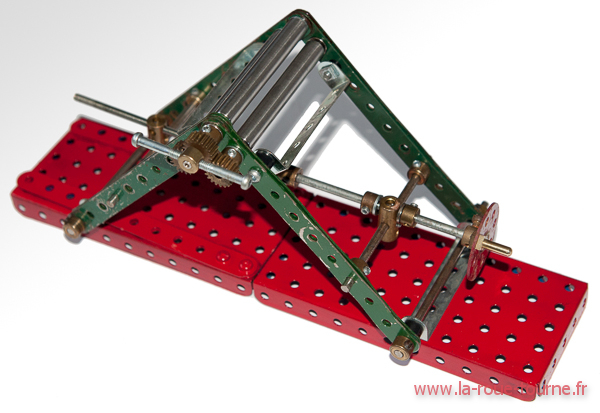

Pour le cintrage précis des plaques flexibles. Merci à Stuart Borill pour les rouleaux.
Pour le redressage des plaques flexibles. Merci à Les Pook pour les instructions et à Stuart Borill pour les rouleaux.
Pour les plaques très tordues, un redressage au marteau est impératif, sur une surface plane mais pas trop dure, comme une plaque de contreplaqué. Après un ou plusieurs passages par le redresseur, les plaques sont prêtes à peindre.

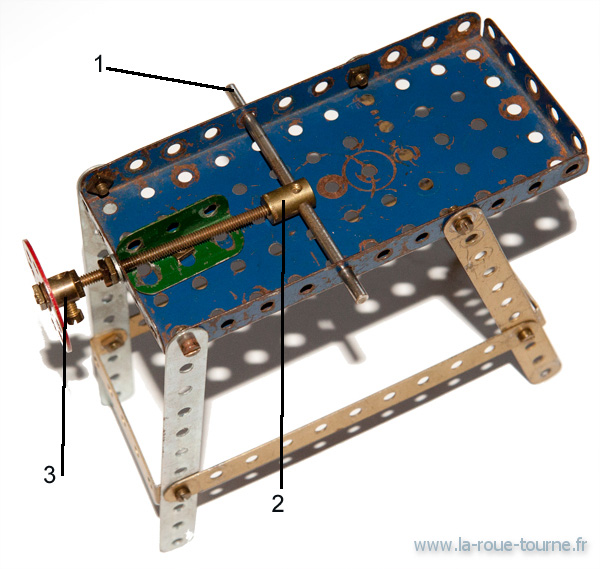

Pour le redressage des axes un peu tordus.
L'axe tordu (1) est enfilé dans l'accouplement taraudé (2), côté convexe opposé à la tige filetée. En tournant plus ou moins la roue barillet (3), on redresse facilement l'axe. La petite cornière évite de plier le bord de la plaque 52.

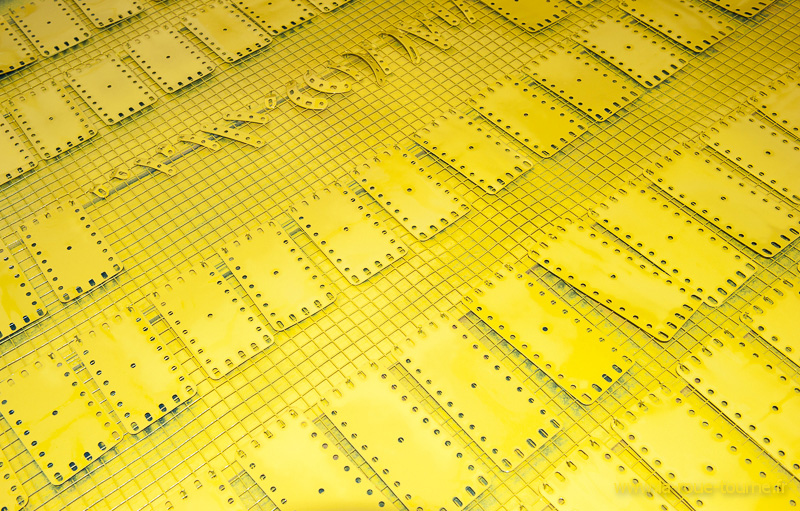

Après nettoyage, léger ponçage et redressage (redresseur + marteau pour les pliures trop marquées), les pièces sont fixées sur une grille avec des clous espacés régulièrement. J'utilise ensuite un pistolet à peinture avec des mélanges fait main (peintures assez diluées : Luxens "bleu atlantique" pour le bleu, V33 "satin jaune soleil" avec un peu de rouge basque pour le jaune de la période récente). Le séchage est fait dans un petit four acheté dans un vide-grenier pour 5€.

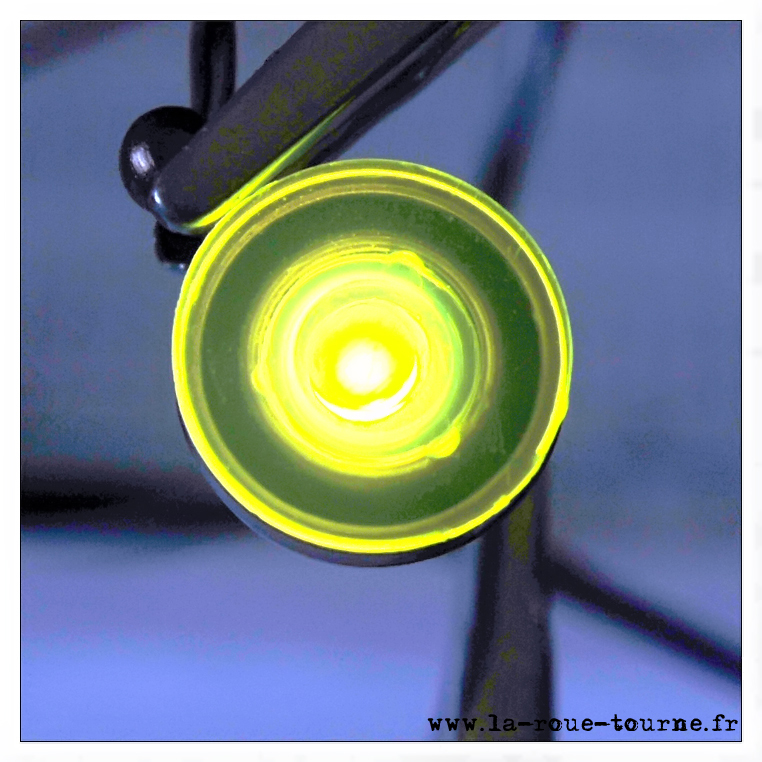

Les pièces A100 (anciennement J100) sont des petits phares qu'on trouve par exemple dans les boites "Crazy inventors". Voici comment les rendre réalistes :
* la première chose à faire est de percer un trou (diamètre 0,8 mm) dans le fond du phare pour faire passer les fils électrique :

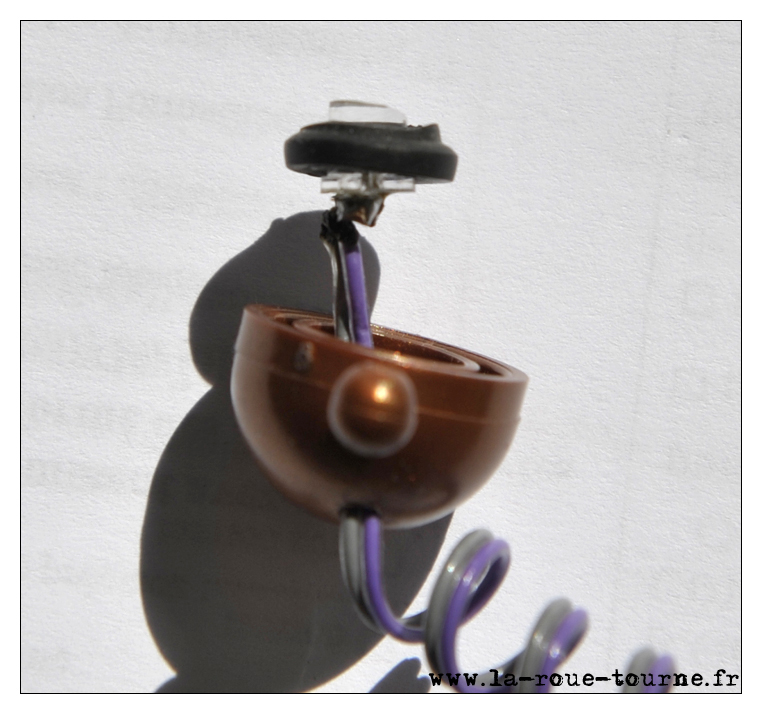

* ensuite, une fois la LED taillée (elles sont trop longues), on coupe un anneau élastique 23C en deux et on l'enfile autour de la LED. cela permet de la maintenir au centre du phare :

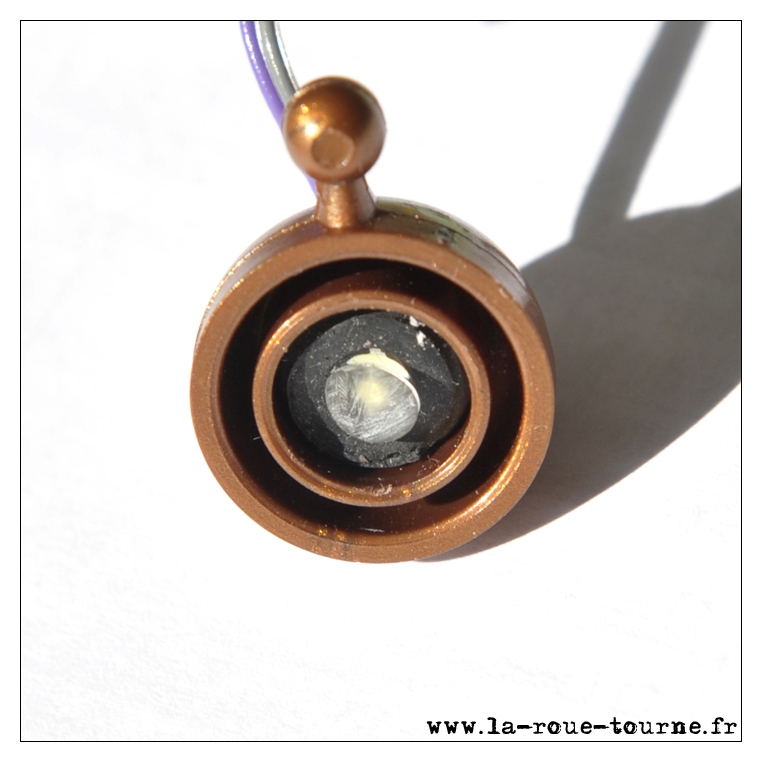

* on enfile la LED dans le phare, elle se retrouve bien au milieu :

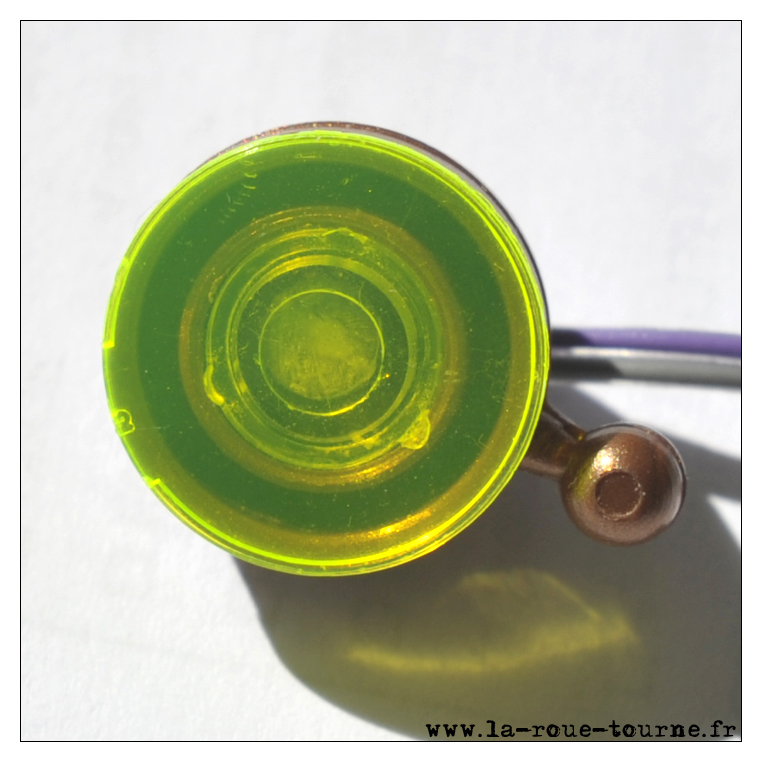

* on peut alors emboiter la glace A101 :
* et voila !

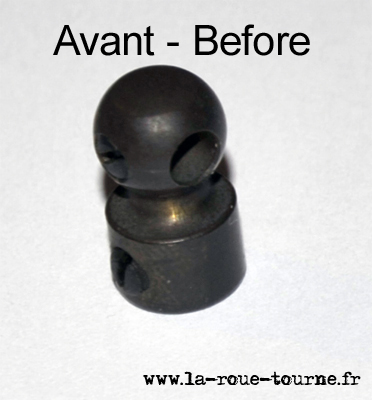

Comment nettoyer les pièces entièrement en laiton oxydées et sales, comme celle-ci :

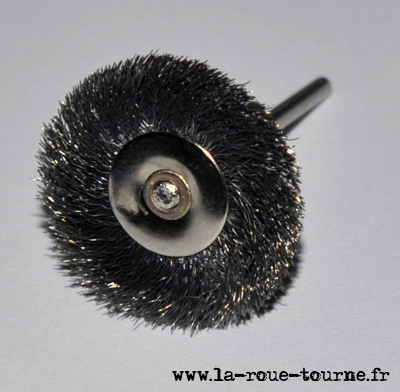

La première chose à faire est de la tremper dans un mélange 50/50 de vinaigre blanc et de gros sel, en remuant, pendant 5 à 10 minutes. Une grosse partie du travail est fait, il n'y a plus qu'à passer un petit coup de brosse comme celle-ci :

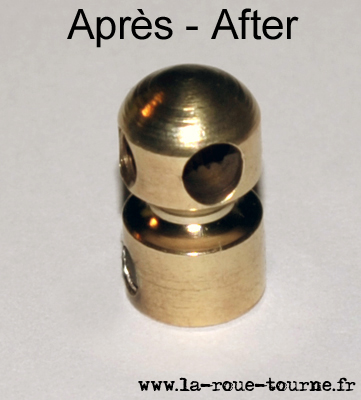

En quelques secondes, on obtient ça :
Etonnant, non ? J'ai essayé de passer la brosse métallique directement sur la première pièce... Il faut alors un temps fou pour y arriver, et ça n'est jamais aussi net qu'avec le bain de vinaigre !

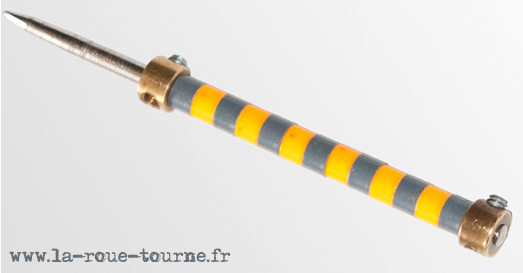

La tige effilée 36c se confond parmi tous les outils de l'établi... En alternant des petites bagues en plastique coloré, impossible de perdre cet outil indispensable !

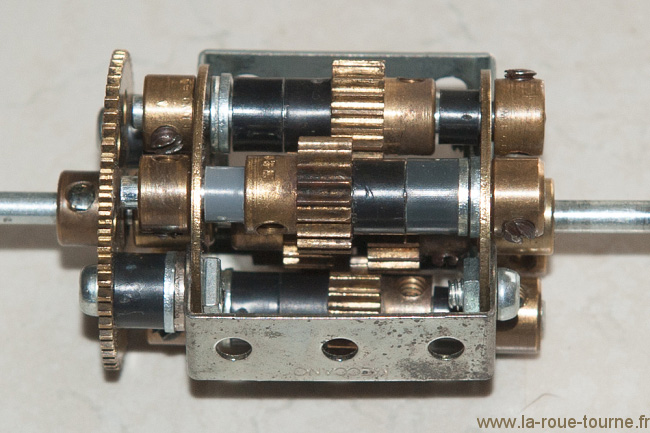

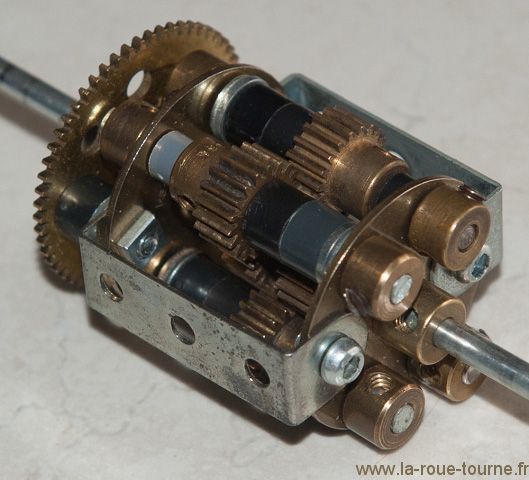

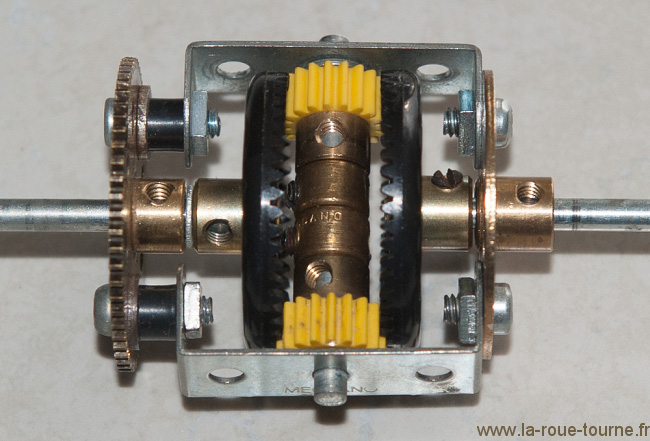

Petit différentiel léger à base de pignons et axes 3 pans :

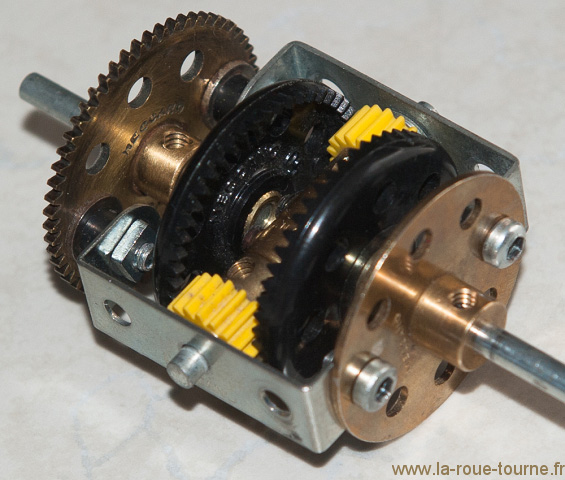

Petit différentiel à base de pignons parallèles :
Différentiel à base de roues de chant :
